接觸器接線口訣
接觸器是一種用于頻繁接通和斷開電路的開關電器，廣泛應用于工業控制和電力系統中。接觸器接線口訣是一種幫助電工快速記憶和理解接觸器接線方式的順口溜。以下是一些常見的接觸器接線口訣，可以幫助電工快速掌握接觸器的接線方法：
1. 主電路接線口訣：
- 上進下出：接觸器的主電路通常從上方接入，下方引出。
- 左零右火：在三相系統中，左側通常接零線，右側接火線。
2. 輔助電路接線口訣：
- 常開常閉：輔助觸點中，常開觸點在未通電時斷開，通電時閉合；常閉觸點則相反。
- 并聯串聯：輔助觸點可以并聯或串聯使用，以實現不同的控制邏輯。
3. 線圈接線口訣：
- 線圈兩端：接觸器線圈的兩端需要接入控制電路。
- 直流交流：根據線圈的工作電壓，區分直流線圈和交流線圈。
4. 接線顏色規則：
- 紅綠藍：紅色通常代表火線（L），綠色代表零線（N），藍色可能代表地線（E）或中性線。
5. 安全接線口訣：
- 檢查確認：在接線前檢查接觸器的規格和參數，確保與負載匹配。
- 斷電操作：在進行接線操作時，確保電路處于斷電狀態，以保證安全。
6. 接線順序口訣：
- 先主后輔：先接主電路，再接輔助電路。
- 先上后下：從上到下進行接線。
7. 測試口訣：
- 先手動后自動：在接線完成后，先進行手動測試，再進行自動測試。
8. 故障排除口訣：
- 聽看聞摸：通過聽聲音、看指示燈、聞氣味、摸溫度來初步判斷接觸器的故障。
這些口訣是電工在實踐中總結出來的經驗，有助于快速準確地完成接觸器的接線工作。具體的接線方法還需要根據接觸器的型號和實際應用場景來確定。在進行接線工作時，務必遵循相關的安全規范和操作規程。

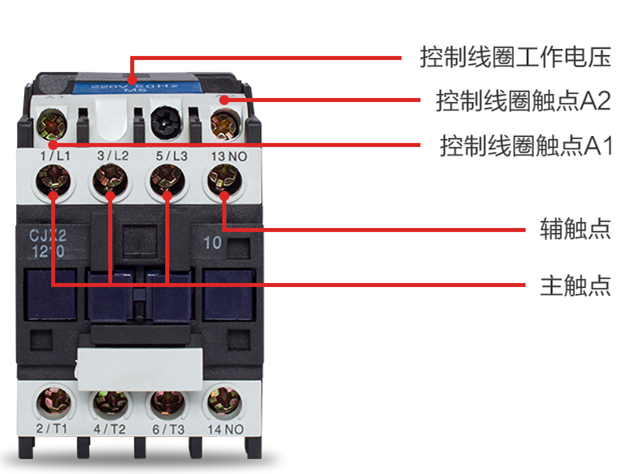

接觸器上的A1和A2接什么線
接觸器上的A1和A2端子是接觸器線圈的兩個接線端，它們用于將接觸器的線圈與電源連接起來。具體接線方式取決于接觸器線圈的電壓等級：
1. 如果接觸器線圈是220V的，A1可以接火線，A2接零線，或者A1接零線，A2接火線。
2. 如果接觸器線圈是380V的，A1和A2需要分別接不同的相線。
在連接A1和A2端子時，必須確保所接入的電源或信號的電壓和電流符合接觸器的額定值，以避免對接觸器和相關設備造成損壞。還需要注意接線的正確性，確保接觸器能正常工作。
三相接觸器的正確接法
三相接觸器主要用于控制三相電動機的啟動和停止，其正確接法對于確保設備正常運行和提高電氣設備的使用壽命及安全性至關重要。以下是三相接觸器的一般接法步驟和要點：
1. 主觸點連接：三相電源分別接接觸器的三個主觸頭（L1、L2、L3），而這三個主觸頭的另一端則連接到電動機的三個接線柱上。
2. 線圈連接：接觸器的線圈（A1、A2）接控制電路，通常通過按鈕來控制接觸器的吸合與釋放。
3. 輔助觸點：輔助觸點（常開或常閉）根據電路的具體要求進行接線。例如，可以使用輔助觸點實現自鎖功能，即接觸器吸合后能夠通過輔助觸點維持線圈的通電狀態，從而保持接觸器閉合。
4. 控制電路：控制電路通常包括停止按鈕（常閉接點）和啟動按鈕（常開接點），以及可能的過載保護裝置如熱繼電器。從三相電源中引出一相作為控制電源，并將其接入停止按鈕，然后通過啟動按鈕和接觸器的輔助觸點接入線圈。
5. 自鎖與互鎖：如果需要接觸器具有自鎖功能，應將接觸器的一個輸出端子連接到控制電路的線圈輸入端。若使用多個接觸器，應確保互鎖功能正確接線，以防止同時吸合造成短路。
6. 安全注意事項：在接線過程中，務必確保電源已切斷，避免觸電危險。接線完成后，應檢查所有連接是否牢固，標識是否正確，然后進行通電測試。
7. 附加元件：根據需要，可能還需要接入如搭接電阻、抑制電容等輔助元件，以起到穩壓、濾波、防護等作用。
8. 制造商指南：在實際安裝和調試過程中，應嚴格按照制造商提供的說明進行，以確保接觸器的正常工作和安全使用。
正確接線三相接觸器不僅能夠確保電動機的正常啟動和停止，還能在過載或短路情況下保護電動機不受損害。在進行接線工作時，務必遵循安全規程和專業指導，如有必要，應咨詢專業電工或技術人員。
