鋼筋工圖紙入門初級知識
鋼筋工圖紙是建筑施工中非常重要的一部分，它詳細描述了鋼筋的布置、尺寸、形狀和數量等信息。對于初學者來說，了解一些基本的鋼筋工圖紙知識是非常有用的。以下是一些鋼筋工圖紙的入門知識：
1. 圖紙符號：鋼筋圖紙上會使用特定的符號來表示不同類型的鋼筋，如直線表示直線鋼筋，波浪線表示彎曲鋼筋等。
2. 鋼筋等級：鋼筋有不同的強度等級，通常在圖紙上會標明，如HRB335、HRB400等，這些數字表示鋼筋的屈服強度。
3. 鋼筋直徑：圖紙上會標明鋼筋的直徑，如φ12、φ16等，單位通常是毫米。
4. 鋼筋間距：鋼筋之間的距離，通常以“@”符號表示，如“@200”表示鋼筋之間的中心距離為200毫米。
5. 鋼筋長度：鋼筋的長度會在圖紙上標注，有時也會給出計算長度，即考慮彎曲和錨固長度后的實際長度。
6. 鋼筋彎曲：鋼筋的彎曲形狀和角度會在圖紙上詳細說明，如90度彎鉤、180度彎鉤等。
7. 鋼筋錨固：鋼筋需要在混凝土中有足夠的錨固長度以確保其與混凝土的粘結力，圖紙上會標明錨固長度。
8. 鋼筋網片：在某些結構中，鋼筋會以網片的形式出現，圖紙上會標明網片的尺寸和鋼筋的布置方式。
9. 鋼筋保護層：鋼筋外表面到混凝土表面的距離，通常以“c”表示，這個距離對于保證鋼筋不被腐蝕非常重要。
10. 鋼筋的連接：鋼筋的連接方式，如焊接、機械連接或搭接，也會在圖紙上標明。
11. 圖紙比例：了解圖紙的比例尺對于正確解讀圖紙至關重要，比例尺會幫助確定實際尺寸。
12. 圖紙閱讀：學習如何閱讀和理解圖紙的布局，包括平面圖、立面圖和剖面圖。
13. 相關標準：了解國家和地區的建筑規范和標準，這些標準會指導鋼筋的設計和施工。
14. 軟件工具：熟悉使用建筑信息模型(BIM)軟件和其他繪圖軟件，這些工具可以幫助更直觀地理解和設計鋼筋結構。
如果你是初學者，建議從簡單的項目開始，逐步學習并實踐，同時可以參加相關的培訓課程或閱讀專業書籍來提高自己的技能。
學看鋼筋圖紙
學習鋼筋圖紙是土木工程、建筑施工和結構設計等領域?qū)I(yè)人員的一項重要技能。鋼筋圖紙包含了建筑結構中鋼筋的布置、尺寸、形狀和規格等關鍵信息。以下是一些基本的指導和資源，可以幫助你學習如何閱讀和理解鋼筋圖紙：

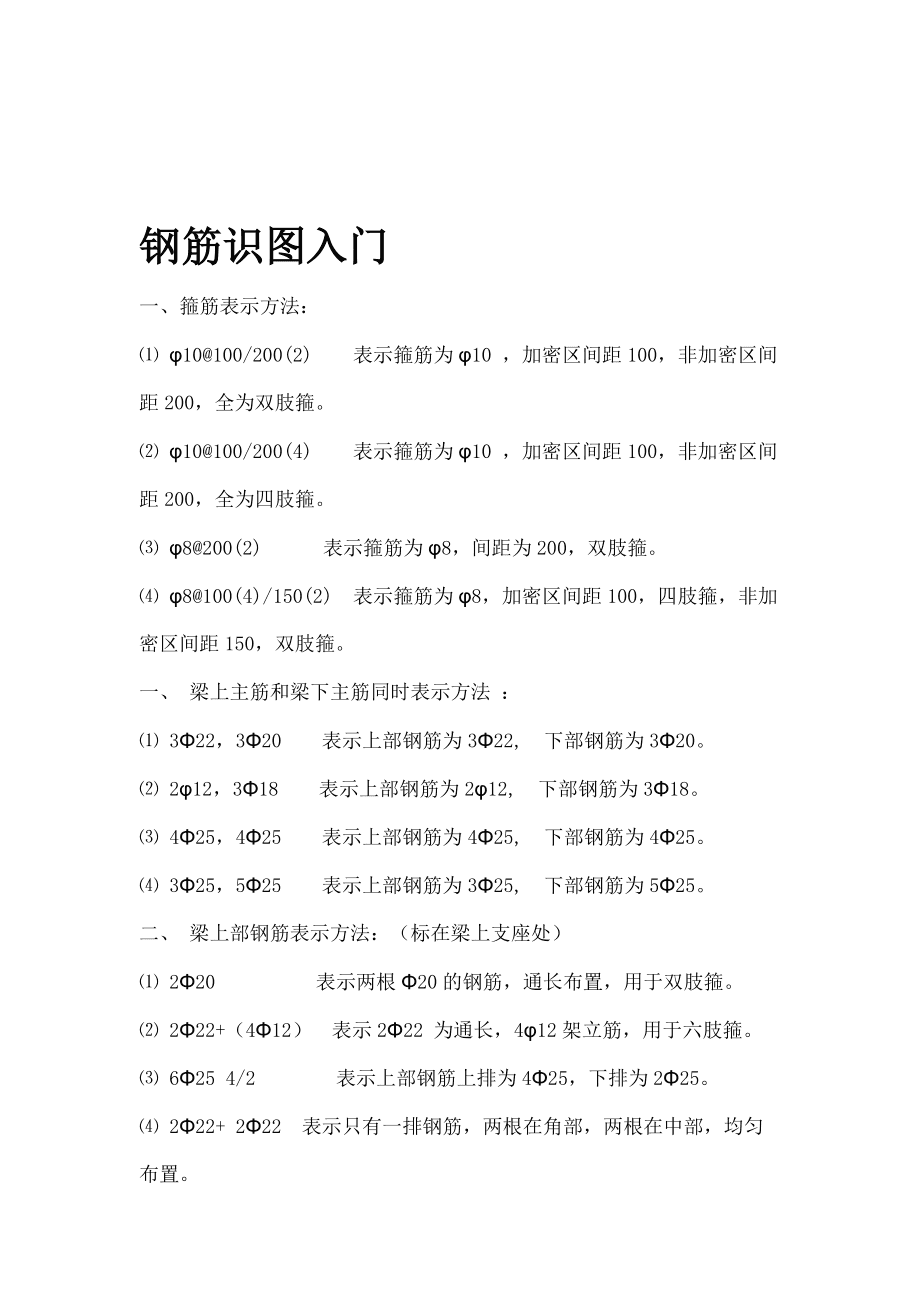

1. 理解基本符號和標注：鋼筋圖紙中使用了一系列的標準符號來表示不同類型的鋼筋和它們的屬性。例如，"φ" 符號通常表示鋼筋的直徑，后面的數字表示直徑的毫米數。數字和符號的組合，如 "φ10@100/200(2)"，可能表示直徑為10mm的鋼筋，加密區間距為100mm，非加密區間距為200mm，且為雙肢箍 。
2. 學習梁、板、柱的鋼筋表示方法：不同類型的結構元素（如梁、板、柱）在圖紙上的表示方法各不相同。例如，梁的上部和下部主筋、腰筋、箍筋等都有特定的表示方法 。
3. 參考專業教程和培訓資料：有許多在線資源和教程可以幫助你學習鋼筋圖紙的閱讀。例如，百度文庫上有關于鋼筋工程基礎知識培訓及鋼筋圖集詳解的PPT課件 ，土木工程網上有零基礎如何看懂鋼筋圖紙的教程 ，以及Bilibili上的視頻教程 。
4. 實踐和模擬：通過實踐和模擬來加深理解。有些工具箱如“鋼筋工程實踐教學工具箱”提供了微縮節點構造綁扎實踐教學工具，可以幫助學習者通過動手實踐來學習 。
5. 使用專業軟件：CAD軟件和其他專業軟件可以幫助你更直觀地理解鋼筋在結構中的布局。一些軟件還提供了鋼筋符號字體，確保圖紙中的鋼筋符號可以正確顯示 。
6. 參考國家標準和圖集：中國的《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》（如16G101或22G101）是鋼筋圖紙閱讀的重要參考資料 。
7. 參加培訓課程：一些在線課程和實體課程提供了系統的鋼筋圖紙學習，如中國大學MOOC上的“平法識圖與鋼筋算量”課程 。
通過結合以上資源和方法，你可以逐步提高閱讀和理解鋼筋圖紙的能力。記住，實踐是學習過程中不可或缺的一部分，因此盡可能多地參與實際項目或模擬練習將大有裨益。
擋土墻鋼筋圖紙怎么看
擋土墻鋼筋圖紙的閱讀需要一定的專業知識和經驗。以下是一些基本的指導原則，可以幫助你理解擋土墻鋼筋圖紙：
1. 了解擋土墻的基本概念：擋土墻是用來支撐土壤，防止其移動或滑落的結構。它們可以是重力式、懸臂式、扶壁式、錨定式或加筋土擋土墻等類型。
2. 熟悉擋土墻的組成部分：擋土墻通常由墻身、基礎、排水系統和鋼筋組成。墻身是擋土墻的主體，基礎支撐墻身，排水系統負責排除水分，鋼筋則增強結構的整體強度。
3. 閱讀圖紙：鋼筋圖紙通常會詳細顯示鋼筋的類型、直徑、長度、間距和布置方式。你需要識別圖紙上的符號和標注，這些通常包括鋼筋的編號、直徑、形狀和位置。
4. 鋼筋的標注：圖紙上的鋼筋通常會用特定的符號和數字來標注。例如，"Φ"符號通常表示鋼筋的直徑，后面的數字表示直徑的毫米數。鋼筋的間距和長度也會在圖紙上標注。
5. 鋼筋的布置：鋼筋在擋土墻中的布置方式對于結構的穩定性至關重要。通常，鋼筋會被布置成網格狀，以提供最大的支撐力。
6. 注意細節：在閱讀圖紙時，要注意任何特殊的指示或注釋，比如鋼筋的錨固長度、彎鉤的方向和大小，以及任何特殊的施工要求。
7. 參考規范：在設計和施工過程中，需要遵守相關的建筑規范和標準，這些規范會詳細說明鋼筋的使用和布置要求。
8. 咨詢專業人士：如果你在閱讀圖紙時遇到困難，不妨咨詢有經驗的工程師或設計師，他們可以提供專業的指導和建議。
通過上述步驟，你可以更好地理解和閱讀擋土墻鋼筋圖紙。如果你需要更詳細的解釋或示例，可以查看專業的建筑或工程書籍，或者參考具體的工程案例。
